100GHz/200GHz信道间隔 薄膜滤波器式密集波分复用模块(DWDM)
100GHz/200GHz信道间隔 薄膜滤波器式密集波分复用模块(DWDM)
产品详情


永鼎光电子推出的密集波分复用(DWDM)模块是基于薄膜滤波器3端口器件级联,可以根据客户的不同应用和需要提供灵活多变的设计,也可以集成耦合器、探测器等器件,进行定制化设计。该产品通过Telcordia GR-1221-CORE试验,符合RoHS标准。

特征

通带平坦

偏振相关损耗小

高可靠性和稳定性

低插损、高隔离带

应用

波分复用系统

城域网和骨干网

性能指标


参数

单位

100GHz信道间隔

200GHz 信道间隔

中心波长 (lc)

nm

1529.55~1560.61   ITU Grid

通带宽度

nm

lc±0.11

lc±0.25

信道数


2

4

8

16

插入损耗1

dB

1.6

2.0

3.0

4.0

通带平坦度

dB

≤0.4

相邻信道隔离度

dB

≥28

非相邻信道隔离度

dB

≥40

回波损耗1

dB

≥45

偏振相关损耗

dB

≤0.2

方向性

dB

≥50

承载功率

mW

500

工作温度

-5 to +70

储存温度

-40 to +85

封装尺寸

mm

A: 95L x 70W x 10H,   B: 100L x 80W x 10H,   插片,   机架


备注:   1. 不含连接器。若含连接器,插损会增大0.3dB,回损会减小5dB

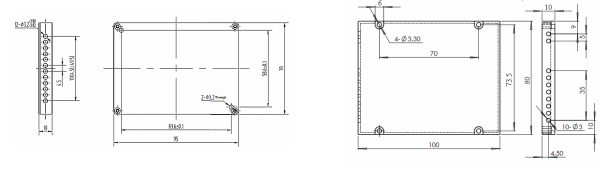

机械尺寸 (单位: mm)


订购信息

DWDM

-

-

□□

-

□□

-

□□

-

DWDM

通道间隔

信道数

起始信道

光纤类型

光纤长度

连接器

应用

封装


1=100GHz

2=2

C21=C21

1=250um单模

00=适配器

1=无连接器

M=复用

M=模块

2=200GHz

4=4

C22=C22

2=900um单模

05=0.5m

2=FC/UPC

D=解复用

L=插片


8=8

……

3=2.0mm单模

10=1.0m

3=FC/APC

MD=复用&解复用

R=机架


16=16


4=3.0mm单模

15=1.5m

4=LC/UPC




……



20=2.0m

5=LC/APC







……

6=SC/UPC








7=SC/APC








X=客户定制
