永鼎光电子推出的光开关是基于光学折射原理进行自主设计并优化，可以最大限度的减少可动件的位移敏感度，提升产品的可靠性和稳定性。光开关系列产品具有良好的机械和光学性能，本系列产品包含超小型1x1, 1x2, 2x2B类型，采用单边出纤的设计，满足不同的应用场景。产品通过Telcordia GR-1073-CORE 试验，符合RoHS标准。
特征
尺寸紧凑
高可靠性和稳定性
插损、串扰小
工作波长范围宽
应用
光纤线路保护
模块和系统集成
仪器仪表
性能指标
| 参数 | 单位 | 单模 | 多模 |
工作波长 | nm | 1290~1330 和/或 1525~1610 | 850 或 850&1310 |
插入损耗1, 2 | 1x1, 1x2 | dB | ≤ 0.8 |
2x2B | ≤ 0.9 |
回波损耗1, 2 | dB | ≥ 45 | ≥ 30 |
偏振相关损耗 | dB | ≤ 0.1 |
|
波长相关损耗 | dB | ≤ 0.2 | ≤ 0.3 |
串扰 | dB | ≥ 55 | ≥ 30 |
重复性 | dB | ≤ ±0.02 |
开关时间 | ms | ≤ 4 |
使用寿命 | 次 | ≥ 107 |
驱动电压 | VDC | 2.7~3.3 或 4.5~5.5 |
工作电流 | 锁定型 | mA | 30~36@3V驱动 或 20~24@5V 驱动 |
非锁定型 | 42~51@3V驱动 或 28~34@5V 驱动 |
承载功率 | mW | ≤ 500 |
工作温度 | °C | -5~+65 |
工作湿度 | %RH | 5~95 |
储存温度 | °C | -40~+85 |
储存湿度 | %RH | 5~95 |
光纤 |
| Corning SMF-28e fiber | MMF 50/125 or 62.5/125 |
光纤/套管 |
| 250mm 裸光纤 或 900mm 松套 |
封装尺寸 | mm | 27.0L x 10.4W x 7.2H |
备注: 1. 不含连接器。若含连接器，插损会增大0.3dB，回损会减小5dB
2. 多模测试使用LED或VSCEL光源

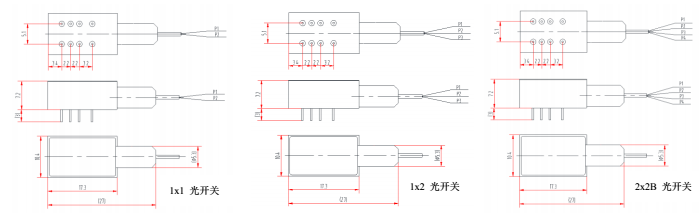

机械尺寸 (单位: mm)
电引脚定义
类型 | 光路 | 驱动引脚 | 监控引脚 |
1x1 | 1x2 | 2x2B | 1 | 8 | 3-4,5-6 | 2-3,6-7 |
锁定型 | 1－2 | 1－2 | 1－2/3－4 | V+ | GND | 闭合 | 断开 |
- | 1－3 | 1－3 | GND | V+ | 断开 | 闭合 |
非锁定型 | 1－2 | 1－2 | 1－2/3－4 | V+ | GND | 闭合 | 断开 |
- | 1－3 | 1－3 | GND | GND | 断开 | 闭合 |

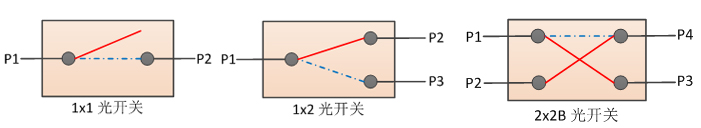

功能图
订购信息
LCSW | - | □□□ | - | □ | □ | □ | □ | □ |
光开关 | 开关类型 | 波长 | 模式 | 光纤类型 | 光纤长度 | 连接器 |
| M11=超小型1x1 | 1=1310nm | 1=锁定型 | 1=250um 单模 | 1=0.5m | 1=None |
M12=超小型1x2 | 2=1550nm | 2=非锁定型 | 2=900um 单模 | 2=1m | 2=FC/UPC |
M22B=超小型2x2B | 3=1310&1550nm |
| 3=250um 62.5/125 | 3=2m | 3=FC/APC |
| 4=850nm |
| 4=900um 62.5/125 | X=客户定制 | 4=LC/UPC |
| 5=850&1310nm |
| 5=250um 50/125 |
| 5=LC/APC |
| X=客户定制 |
| 6=900um 50/125 |
| 6=SC/UPC |
|
|
| X=客户定制 |
| 7=SC/APC |
|
|
|
|
| X=客户定制 |
